晶振是電路系統的心臟，高質量的晶振才能保證電器的正常運作，一般電路里晶振的兩邊都要配兩個輔助電容，這個電容固定或調節晶振頻率的精準率的，可以阻擋其它頻率的干擾。那該怎么匹配晶振兩邊的電容呢？電容會以并聯和串聯的方式連接在晶振上，用串聯的方式比較多，串聯方式計算公式如下：

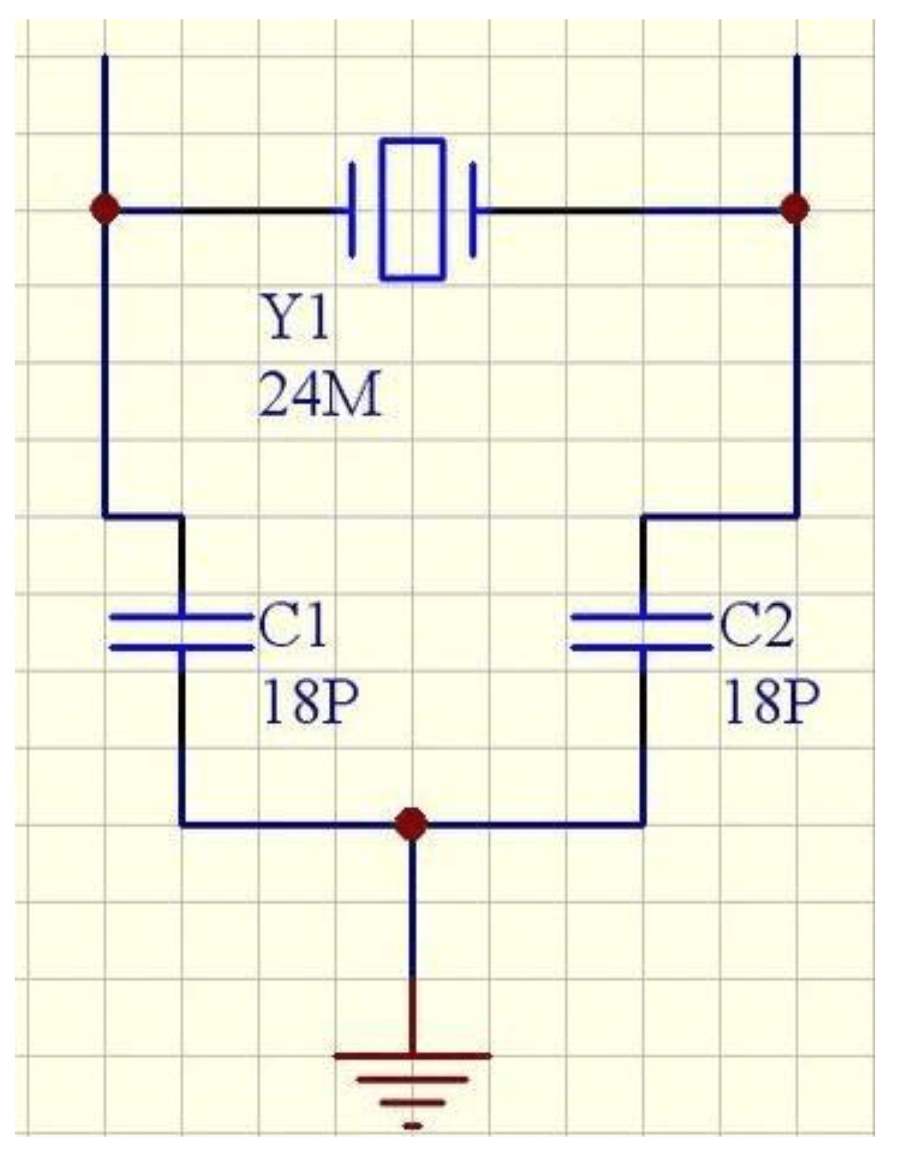

        圖中C1,C2這兩個電容就叫晶振的負載電容，分別接在晶振的兩個腳上和對地的電容，一般在幾十皮法。它會影響到晶振的諧振頻率和輸出幅度，一般訂購晶振時候供貨方會問你負載電容是多少。晶振的負載電容=[(Cd*Cg)/(Cd+Cg)]+Cic+△C式中Cd，Cg為分別接在晶振的兩個腳上和對地的電容，Cic（集成電路內部電容）+△C（PCB上電容）經驗值為3至5pf。因此，晶振的數據表中規定12pf的有效負載電容要求在每個引腳XIN與XOUT上具有22pf（2*12pf=24pf=22pf2pf寄生電容，定值貼片電容沒有24pf，據表中規定12pf的有效負載電容要求在每個引腳XIN與XOUT上具有22pf（2*12pf=24pf=22pf2pf寄生電容，定值貼片電容沒有24pf。 只有22pf）。兩邊電容為Cg，Cd，負載電容為CI， cl=cg*cd/(cg+cd)+a,a=Cic+△C(a的經驗值是3.5-13.5pf）就是說負載電容15pf的話，兩邊兩個接27pf（定值貼片電容只有27pf，沒有30pf）的差不多了。

         為了節省成本和時間絕大多少客戶選用固定電容就行了，考慮客戶需要的更加精準，也可以在一筆那選用可調電容，晶振的參數里有配用的諧振電容值，晶振的負載容值，指的是晶振交流電路中，參與振蕩的，與晶振串聯或并聯的電容值，晶振電路的頻率主要由晶振決定的，但是電容也會參與振蕩，對頻率能起到微調的作用，負載電容越小，振蕩電路穩定度越高就。 晶振串聯一個電容方案比較少，有些廠家為了節省成本，考慮用串聯，串聯一個電容一般是晶振電容的一半。比如晶振是 20PF，那么晶振串聯的電容是10PF。

科琪科技前臺

每一種晶振都有各自獨特的性能，所以在選擇電容時最好按晶振廠家所提供的數值去選擇。在許可范圍內，C1,C2值越低，越接近，越好。C值偏大雖然會有利于振蕩器的穩定，但是也有弊端，就是會增加起振時間。當應使C2值大于C1值，這樣在上電時，加快晶振起振。

深圳市科琪科技的石英晶振主要應用于汽車電子、無線通訊、智能家居、電力系統、電視、液晶模塊、工業系統、通信5G，智能穿戴等電子產品上，這些電子產品電路對頻率精度要求很高，所以在選擇電容時一定要與科琪晶振廠家溝通去選擇，避免因選擇錯誤破壞整個電路,COCKEY科琪隨時提供晶振技術和樣品支持.

編輯：科琪科技
