現代半導體集成技術正在不斷的發展，IC的集成度也向著更高的方向發展，線路板表面上元器件也越來越少。但是電路板中的晶振仍然是必不可少的一種原件，也發揮著關鍵性的作用，其中32.768K晶振是非常常見的。下面，來介紹一些與之相關的你不得不知的知識。

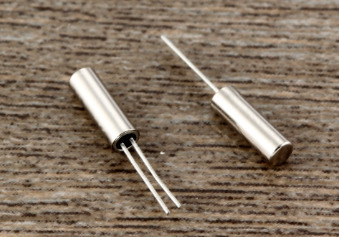

     首先，32.768K晶振是最常被用在電路板中的一款頻率，在進行時鐘顯示的電子產品內部通常都會加入時鐘模塊芯片，并且在時鐘模塊上，32.768K晶振對于時間的快、慢、準起到了關鍵性的作用。時間的快慢準可以說直接與32.768K晶振有關，所以說，專業人士會稱32.768K晶振為時鐘晶振。

     從深層次的含義而言，晶振的參數除了大家能夠看到的頻率，還包括負載電容，工作溫度，針對時間顯示功能而言，最需要注重的是自身的精度，也就是精度誤差。通常這個精度誤差大小是時間誤差的來源。加入時鐘晶振中精度誤差特別大，那么時間誤差就特別大，反之相反。

     現在大家都會選擇性價比高的32.768K晶振封裝，3.2*1.5*0.8mm的晶振封裝是現階段時鐘模塊對時鐘晶振的最大需求，也就是我們所說的3215貼片晶振，與一般的時鐘晶振封裝7.0*1.5*1.4mm相比較而言，不但在空間主板上將一半的空間進行了縮減，在價格上也沒有相差很多，最大的區別就是3215貼片晶振是兩腳焊接，7015貼片晶振是四腳焊接，假如想要對晶振封裝進行改造，那么就必須要想到腳位的設計。聯系電話：0755-23063493
